微生物除臭设备
概述
       本技术产品是根据各种有毒恶臭废气的生化特点，采用微生物选育、高效生物膜技术，能有效处理含多成份有毒恶臭废气的生物过滤设备。
       采用本技术不需添加任何化学物质，能在3-8秒内快速降解废气，无二次污染，运行成本低，使用寿命长，生物膜无需更换可自动更新。

工作原理
       在适宜的环境条件下，附着于生物填料上的微生物利用废气中的污染物作为能源，维持生命活动，并将其分解为CO2、H2O和其他无机盐类，从而使废气得以净化。
       Odors（恶臭物质）+微生物+CO2+H2O+SO42-+NO3－＋生物组份在此过程中所产生的废水经过简单的处理即可排放，无二次污染物。

工作原理
       ► 采用天然的生物降解方法，将恶臭气体分解成CO2和H2O，无二次污染物生成。
       ► 选用的填料经特殊预处理，提高了填料的稳定性和使用寿命。
       ► 设备材料为耐腐蚀的PVC，玻璃钢材料和特种复合材料，可适应多种工作环境。
       ► 恶臭气体脱出率大于90%，系统能耗低、方便管理。
       ► 控制系统专业，设备运行连续、平稳、安全。
       ► 压力损失小，减少能耗，运行费用低。
       ► 停止运行后，在启动所需时间短。


技术参数

净 化 塔

型号

3

5

7.5

10

12.5

15

17.5

20

25

30

35

处理风量 m³/h

3000

5000

7500

10000

12500

15000

17500

20000

25000

30000

35000

阻力pa

1000pa

水 泵

型号

KD50

KD65

KD65

KD65

KD100

KD100

KD100

KD65×2

KD100×2

KD100×2

KD100×2

功率kw

2.2

5.5

7.5

7.5

11

11

11

7.5×2

11×2

11×2

11×2

外 形 尺 寸

直径

Φ1400

Φ1900

Φ2300

Φ2600

Φ3000

Φ3200

Φ3600

Φ2600×2

Φ3000×2

Φ3200×2

Φ3600×2

进风口

Φ1400

Φ500

Φ500

Φ600

Φ700

Φ800

Φ800

Φ900

Φ900

1000×800

1200×800

出风口

Φ400

Φ500

Φ500

Φ600

Φ700

Φ800

Φ800

Φ900

Φ900

Φ1000

Φ1100

高度

6600

6600

6600

6600

6600

6600

6600

6600

6600

6600

6600

YG-GW玻璃钢酸雾净化塔
概述
       YG-GW玻璃钢酸雾净化塔是本公司根据国外废气处理设备的专业技术并在我公司多年制造酸雾净化塔的基诎上，改进的新一代酸雾净化处理设备，该设备阻力低、能耗省、噪音低、处理效率高。能处理氢氟酸（HF）、盐酸雾（HCI）、硫酸雾（H2SO4）、铬酸雾（CrO3）、氰氢酸（HCN）、硫化氢（H2S）、氨气（NH3）、碱蒸气（NaOH）、福尔马林（HCHO）、低浓度氮氧化物（NO2）等其它酸碱混合废气及水溶性气体。经过用户多年广泛使用其净化效率均在90%以上，净化后的废气完全达到国家GB16297《大气污染物综合排放标准》中规定的二級排放标准。

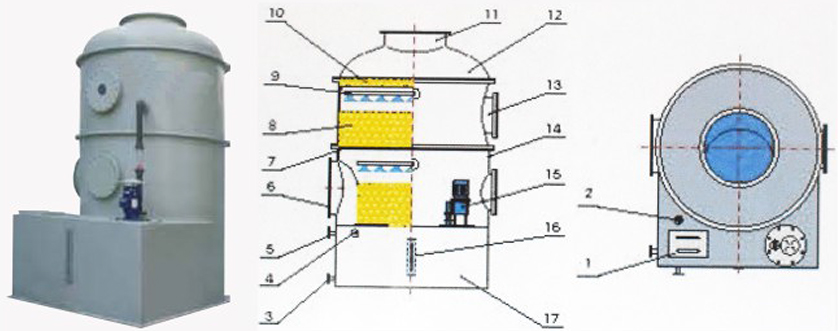

1、投料口 2、PH计控制口 3、排污口 4、进水口 5、溢流口 6、进风口 7、填料架 8、填料 9、喷淋系统

10、收水器 11、排风口 12、塔盖 13、检修孔 14、塔体 15、循环泵 16、液位表 17、循环水箱

技术参数

型号 参数	净化塔尺寸安装
	直径DN	H	进风口D1	出风口D2	L1	L2	h1	H2	并字架
									单风机A×A	双风机B×B
3型	1300	3400	400	400	3000	4000	1500	并字架高25mm为600m   并字架高15m为400m	1600×1600	2100×2100
5型	1400	3400	500	500	3000	4000	1500		1600×1600	2100×2100
7.5型	1600	3400	500	500	3500	4500	1500		2100×2100	2400×2400
10型	1600	3400	600	600	3500	4500	1500		2100×2100	2400×2400
12.5型	1800	3400	700	700	4000	5000	1500		2400×2400	3000×3000
15型	1900	3400	800	800	4000	5000	1500		2400×2400	3000×3000
17.5型	1900	3400	800	800	4000	5000	1500		2400×2400	3000×3000
20型	2100	3400	900	900	4000	5000	1500		2400×2400	3000×3000
25型	2100	3400	900	900	5000	6000	1500		3000×3000	3600×3600
30型	2300	4500	1000×800	1000	5000	6000	1500		3000×3000	3600×3600
35型	2300	4400	1200×800	1100	5000	6000	1500		3000×3000	3600×3600
40型	2600	4600	1200×800	1100	5000	6000	1500		3000×3000	3600×3600
45型	3000	4600	1400×800	1200	6000	7000	1750		3600×3600	4000×4000
50型	3400	4600	1400×800	1300	6000	7000	1750		3600×3600	4000×4000
60型	3600	4600	1600×900	1400	6000	7000	1750		3600×3600	4000×4000
70型	3600	4600	1800×900	1400	7000	8000	1750		4000×4000	4500×4500
80型	3800	4600	2000×900	1500	7000	8000	1750		4000×4000	4500×4500
90型	3800	4600	2400×900	1600	7000	8000	1750		4000×4000	4500×4500
100型	4500	4600	2500×900	1700	7000	8000	1750		4000×4000	4500×4500

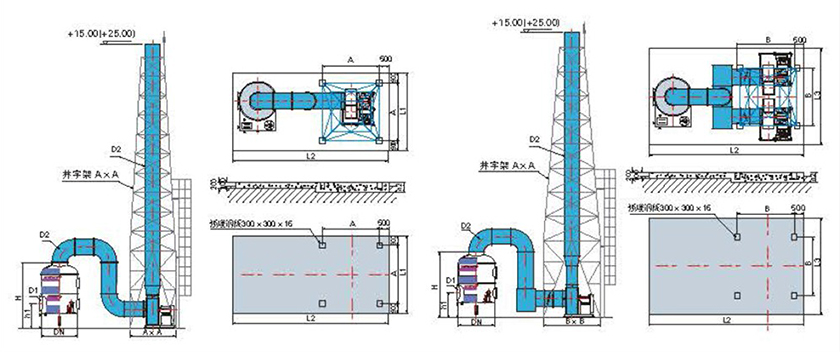

产品安装尺寸图 技术参数

型号参数	净化塔参数
	处理风室m³/h	阻力Pa	型号	全压pa	电功率kw	型号	电机功率
3型	3000	392-490 （40-50mmH2O）	NO.5A	794	2.2	KD-40-1	0.75
5型	5000		NO.5A	765	2.2	KD-40-2	1
7.5型	7500		NO.6C	1400	5.5	KD-50-3	2.2
10型	10000		NO.6C	1696	7.5	KD-50-3	2.2
12.5型	12500		NO.8C	1205	7.5	KD-50-5	4
15型	15000		NO.8C	1166	11	KD-50-5	4
17.5型	17500		NO.8C	1451	15	KD-65-5	4
20型	20000		NO.8C	1343	15	KD-65-7.5	5.5
25型	25000		NO.10C	1500	18.5	KD-65-7.5	5.5
30型	30000		NO.10C	1883	30	KD-65-7.5	5.5
35型	35000		NO.10C	1785	30	KD-65-7.5	5.5
40型	40000		NO.10C	1760	37	KD-65-10	7.5
45型	45000		NO.12C	1726	37	KD-65-10	7.5
50型	50000		NO.12C	1657	37	KD-100-15	11
60型	60000	490-686 （50-70mmH2O）	NO.12C	1951	55	KD-100-15	11
70型	70000		NO.14C	1842	55	KD-100-15	11
80型	80000		NO.14C	2122	75	KD-100-15	11
90型	90000		NO.14C	2008	90	KD-100-20	15
100型	100000		NO.14C	1898	90	KD-100-20	15

YG-TXW活性炭纤维有机废气净化器
概述
       活性炭纤维有机废气净化器为体外再生型炭纤维有机废气净化器（有机废气处理装置）。采用炭纤维玻璃纤维作为吸附材料、其吸附容量比活性炭高20 ~ 40倍，净化效率为95~ 99%，该设备具有占地面积小、便于维修、附属设备少、应用范围广，对高、低浓度的臭气、废气都有较好的脱臭效果。运行成本低，操作简单，易于维护。无二次污染产生，能耗低，对周围环境负荷小。是运行多年并已经成功的办法，是一个比较成熟的工艺。
       治理气体：丙酮、丁酮、丁醇、甲醇、甲醛、苯、甲苯、二甲苯、苯乙烯、甲基叔丁基醚、乙酸乙酯、次甲基氯、乙烷、戍烷、天然气、汽车尾气、硫化氢、二硫化氢、硫醇、氨气和各种有机废气。
       应用领域：化工生产、涂料工业、钢铁制造、油漆厂、喷漆车间、油烟车间、餐饮业、家具生产、垃圾填埋、造纸厂、黏合剂生产、印刷工业、汽油生产、石化加工。

碳纤维的性能及再生方法
       （一）吸附性能
       活性炭纤维毡是一种吸附材料，对有害气体具有较高的吸附作用，吸附和脱附速度快，炭纤维毡宜用热空气（105℃）脱附并能循环使用，具有不怕碳碱的耐腐蚀性能，对含有苯系物、二氧化硫、一氧化碳、氮氧化物、硫化氢及石油气、恶臭等有机废气，都有明显的净化效果。
       （二）再生方法
       饱和后炭纤维毡滤筒取出放入容器内，用蒸汽加热10-15分钟取出晾干后，装入设备内继续使用。蒸出的气体通过冷凝器冷凝，贮液分离桶分离出有机溶液，如分离物质没有利用价值，可倒入煤堆里烧掉。

设备使用情况
       本产品用于喷漆工艺含苯系物质的净化，漆净化效率达91%-99%，经净化后空气中含苯浓度为0.068mg/Nm³。甲苯浓度为7.48mg/Nm³。符号国家及地方排放标准。

表1活性炭纤维毡主要技术特性

名称	指标
单丝面积	8-9
比面面积	1000-1500
滤层	33-330
松密度	1-10
苯吸附量	30-52

工艺原理

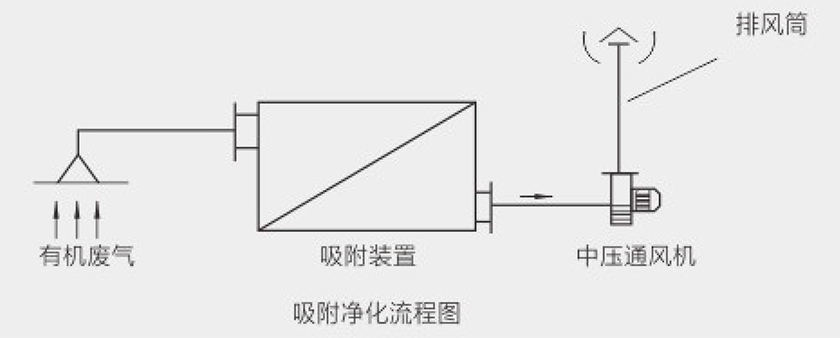

       净化器结构由进风口、过滤器、吸附段、出风口等组成。
       有机废气从进风口进入箱体后，先经过滤器滤除颗粒物，然后进入吸附段，经吸附段吸附净化，净化后的空气由通风机排入大气，饱和后的炭纤维取出再生，再生后的过滤筒装好后仍可继续使用。

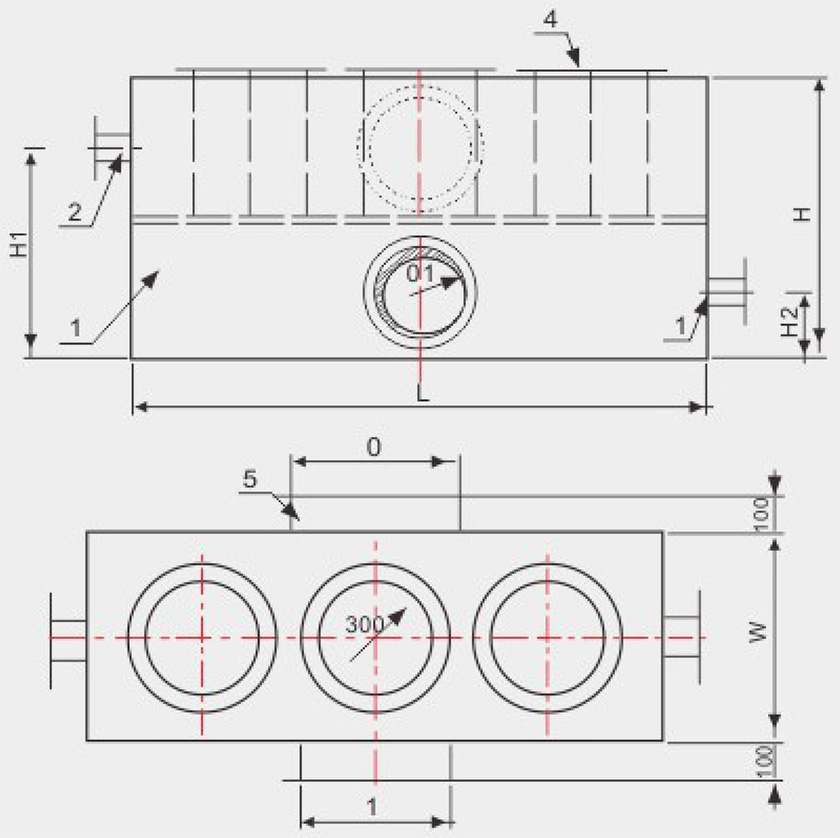

规格及技术参数表

型号 参数	处理风量 M³/h	设备阻力pa	主要尺寸					过滤桶 数量	进风口	出风口	进风口高 H1	出风口高 H2
			L	W	H	φ	Φ1
1#	2500	600-1000	1500	500	1800	450	400	3	DN300	DN300	1300	500
2#	3500	600-1000	1000	1000	1800	450	400	4	DN350	DN350	1300	500
3#	4500	600-1000	1500	1000	1800	450	400	6	DN400	DN400	1300	500
4#	7000	600-1000	2000	1000	1800	450	400	8	DN500	DN500	1300	500
5#	8500	600-1000	2000	1500	1800	450	400	12	DN550	DN550	1300	500
6#	10000	600-1000	2500	1500	1800	450	400	15	DN600	DN600	1300	500
7#	13000	600-1000	2500	2000	1800	450	400	20	DN700	DN700	1300	500
8#	17000	600-1000	3000	2000	1800	450	400	24	DN800	DN800	1300	500
9#	21000	600-1000	3500	2500	1800	450	400	30	DN900	DN900	1300	500
10#	25000	600-1000	3500	2500	1800	450	400	35	DN1000	DN1000	1300	500
12#	30000	600-1000	4000	2500	1800	450	400	40	1000×800	1000×800	1300	500
13#	35000	600-1000	4500	2500	1800	450	400	45	1200×800	1200×800	1300	500
14#	45000	600-1000	5500	2500	1800	450	400	55	1400×800	1400×800	1300	500
15#	50000	600-1000	5500	2500	1800	450	400	60	1600×800	1600×800	1300	500

RCO催化燃烧装置
概述
       RCO，是指蓄热式催化燃烧法，英文全称为“Regenerative Catalytic Oxidation OxiditionC是催化的代名词，RCO的造价相对较低，主要的支出在于购置催化剂上面。

蓄热式催化燃烧法作用原理
       一步催化剂对VOC分子的吸附，提高了反应物的浓度，二是催化氧化阶段降低反应的活化能，提高了反应速率。借助催化剂可使有机废气在较低的起燃温度下，发生无氧燃烧，分解成CO2和H2O放出大量的热，与直接燃烧相比，具有起燃温度低，能耗小的特点，某些情况下达到起燃温度后无需外界供热，反应温度在250-400℃。

催化燃烧工艺原理
       催化燃烧是典型的气一固相催化反应，它在催化剂的作用下降低反应的活化能，使其在较低的起燃温度250 ~ 350℃下进行无焰燃烧，在固体催化剂表面有机物质发生氧化，同时产生CO2和H2O，并放出大量的热量，因其氧化反应温度低，所以大大地抑制了空气中的N2形成高温NOx。而且由于催化剂有选择性催化作用，有可能限制燃料中含氮化合物的氧化过程，使其多数形成分子氮。

RCO催化燃烧设备催化剂性能要求
       1、活性高。催化剂的活性好坏直接影响催化燃烧的化学转化率。而转化率不仅与催化活性材料自身的活性有关，而且与催化载体的物理形状有着直接关系。所以，在选择适应的催化活性材料的同时，还必须考虑催化载体的物理形状，保证催化剂有较高的活性，达到催化燃烧净化的目的。
       2、热稳定性好。由于废气的温度随时变化，如果催化剂不能适应一定范围内的温度变化，催化剂的性能就会下降，净化效率就会降低。因此，催化剂必须具备适应一定范围内的温度变化。
       3、强度高。在催化燃烧过程中，催化剂往往会因高温、振动和气流等因素的作用，使催化剂产生破裂和磨损，破裂和磨损会造成催化剂的活性降低，增加催化剂床层的压降，影响净化效果。
       4、寿命长。催化活性材料大都比较昂贵，所以，设计时选用催化剂时应尽量使用寿命较长的催化剂。

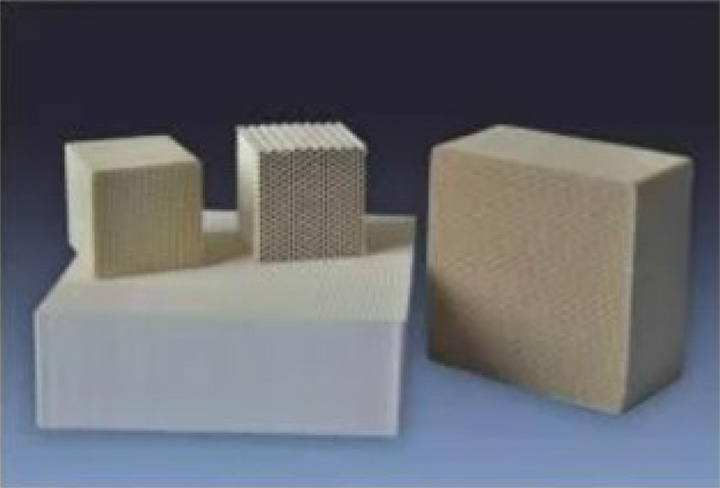

贵金属蜂窝催化剂

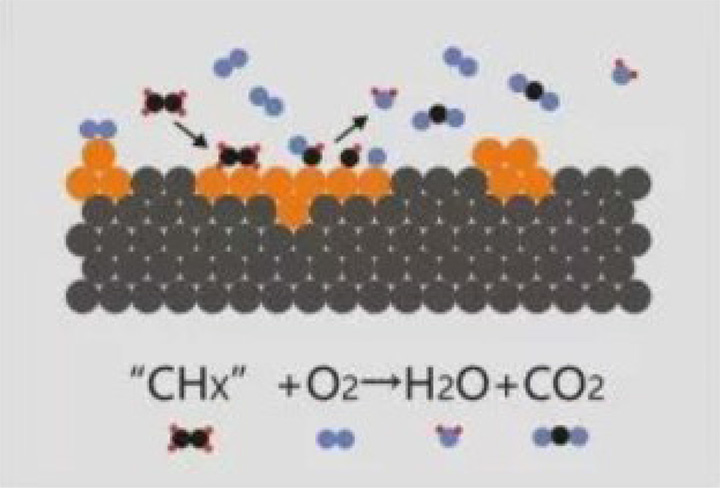

催化燃烧反应示意图

YGS型不锈钢硅烷燃烧洗涤塔
概述
       我公司生产的YGS型不锈钢硅烷燃烧洗涤塔是处理硅烷、氨气及其他可溶性气体的废气净化设备，主要用于处理太阳能电池生产线行业以及PECVD化学气相沉积工艺所产生的废气。
       本产品在结构上主要由不锈钢壳体、燃烧系统、洗涤系统和清渣系统组成。在进气方面采用压缩空气加新风进气双进风形式，提高产品运行效率和可靠性。在喷淋系統方面，采用循环水泵与自动补水相结合的方法，风机采用一用一备形式，这些工艺特点使得本产品在安全可靠性方面得到保证。内部燃烧室采用特殊的泄压装置，即使在内部压力突然增大的情况下，仍能正常工作，同时配备了氮气入口，加大了设备的安全性。在粉尘收集方面采用静压沉积的方法，沉积下来的粉尘通过排渣口排出，这使粉尘收集处理变得容易、有效。经权威部门实测，客户单位硅烷（SiH4）去除率≥99.99%，氨气（NH3）以及其它水溶性气体的净化率高达99.99%。
       本产品具有耐腐蚀性好、机械强度高、净化效率高、安全性可靠、运行成本低、运行噪声低、操作维护方便、结构设计合理等特点。

工作原理
       本产品采用不锈钢板进行制造，根据空气与硅烷接触而自燃的特点，使硅烷在燃烧室与空气接触燃烧，燃烧后的气体穿过填料层再进入燃烧塔喷淋室，经过喷雾处理，使废气与中和循环液接触反应，然后进入脱液器脱液处理后抽风机排入大气。

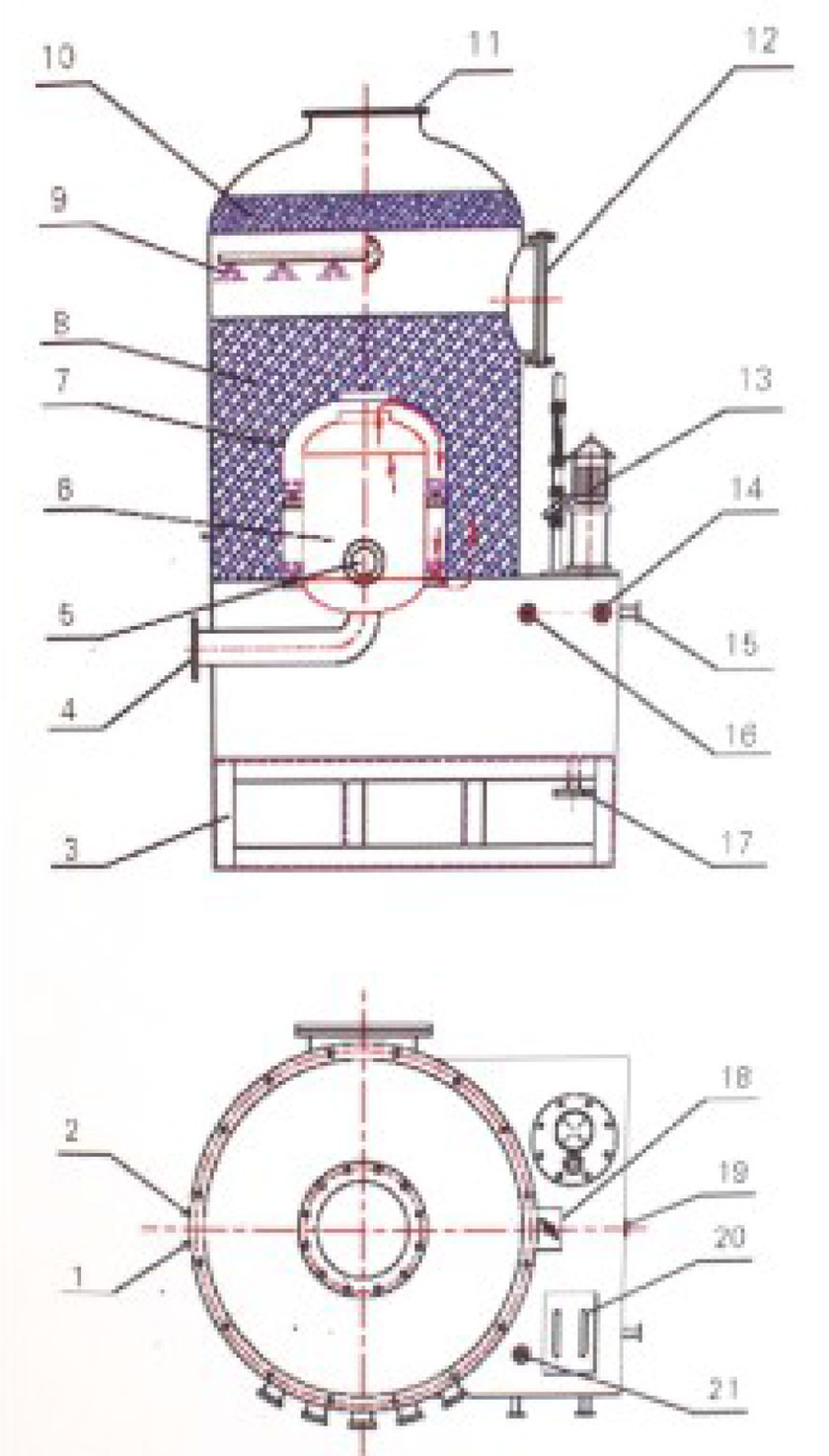

1、压缩空气口 2、氮气入口 3、钢支架 4、排渣口 5、进气口 6、燃烧室 7、镇流罩 8、填料 9、喷淋系统 10、收水器 11、排气口

12、检修口 13、循环泵 14、自动补水口 15、溢流口 16、工艺补水口 17、排污口 18、新风补气口 19、液位计口 20、投料口 21、工艺补水流量计

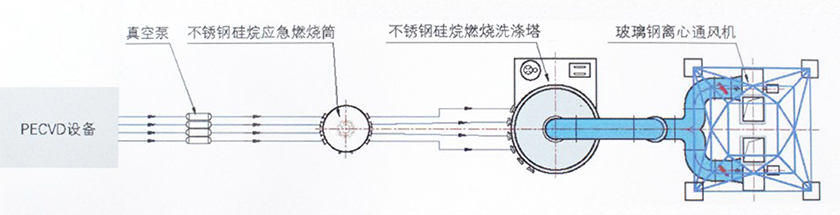

控制系统及注意事项
       1、不锈钢硅烷燃烧净化塔必须保证负压200Pa以上。
       2、PECVD设备真空泵后面必须加装应急燃烧筒。
       3、不锈钢硅烷燃烧净化塔必须采用新工艺，双风机抽风，一用一备。
       4、风机进风口的电动调节阀必须与风机联动。
       5、风机进风口前必须加装碟阀，以控制硅烷燃烧净化装置内负压。
       6、硅烷燃烧净化装置新风补风口必须加装调节阀
       7、进气管接口外1 ~ 1.5米处必须有可以拆装的连接口，以便清除燃烧箱杂物而可以拆除。
